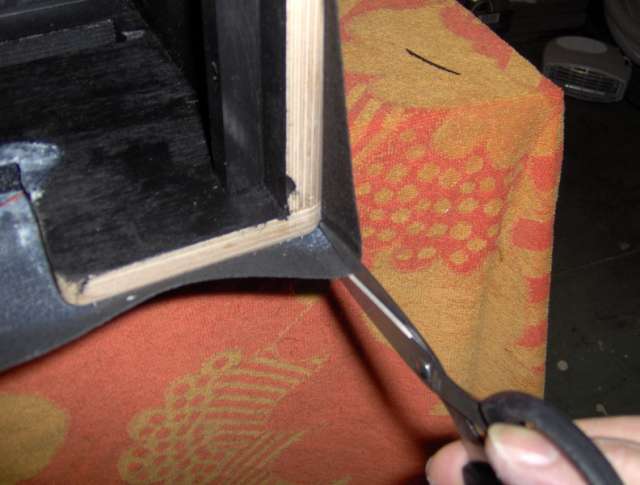

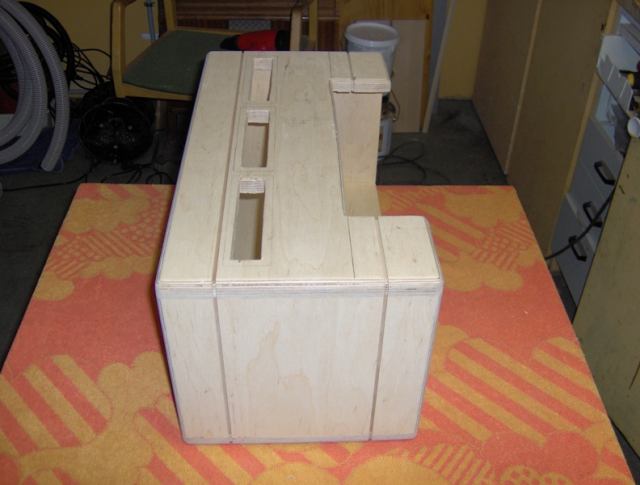

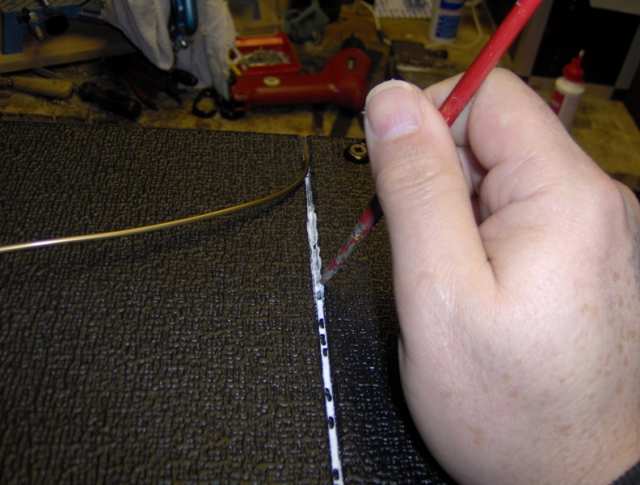

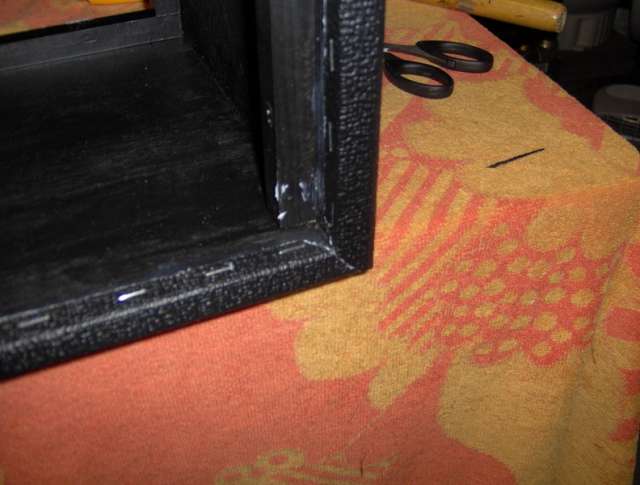

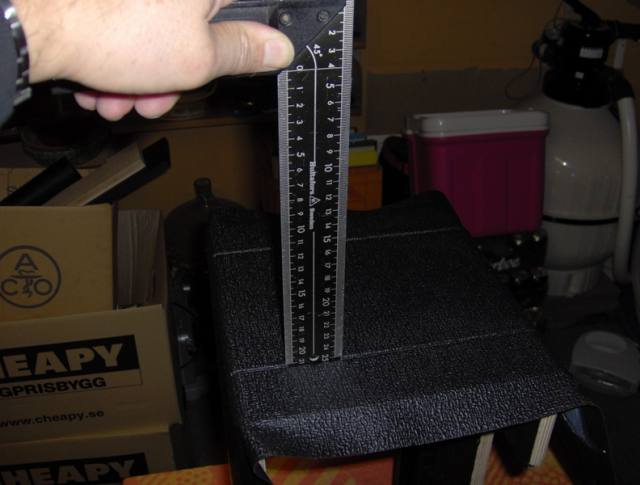

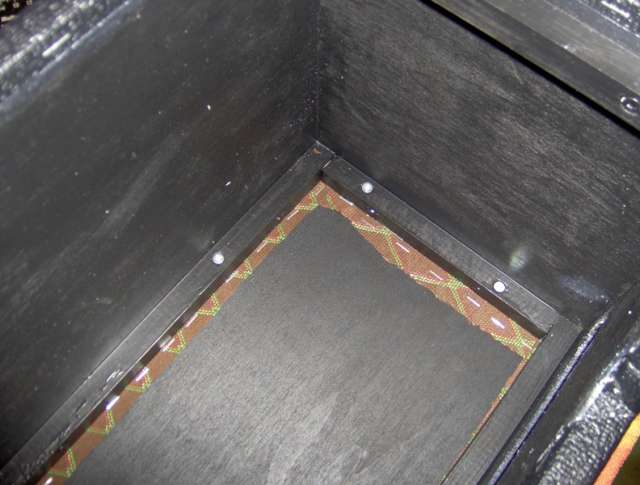

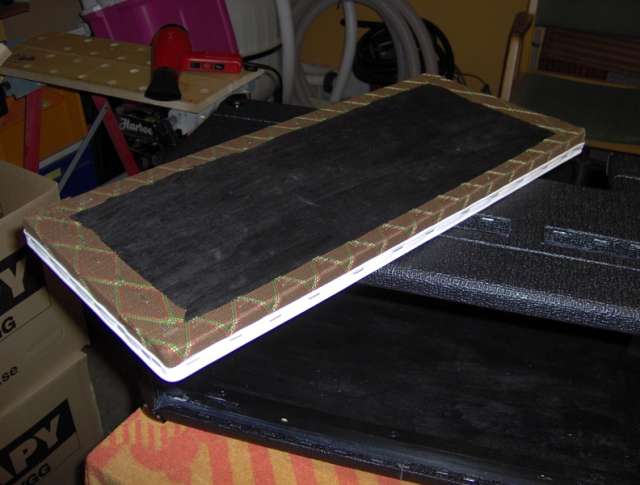

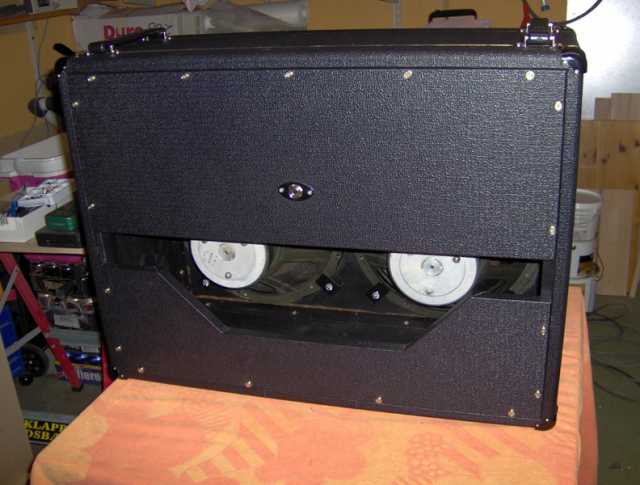

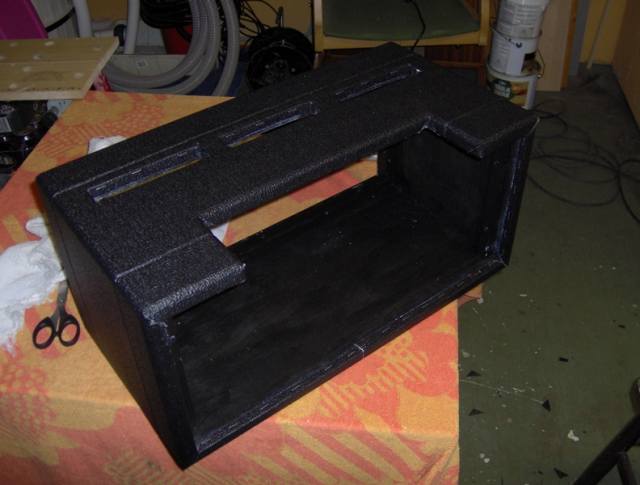

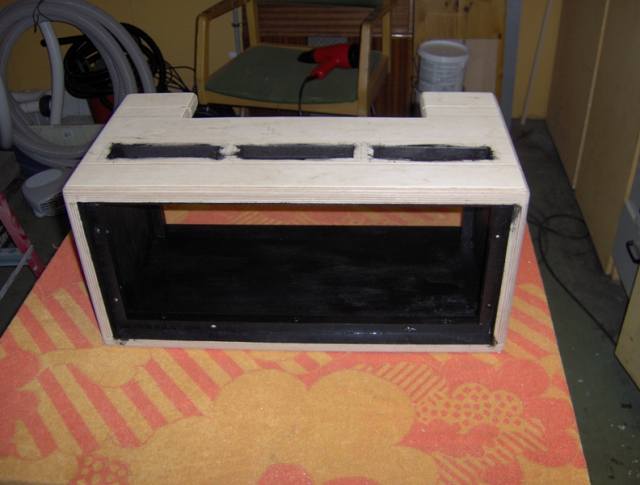

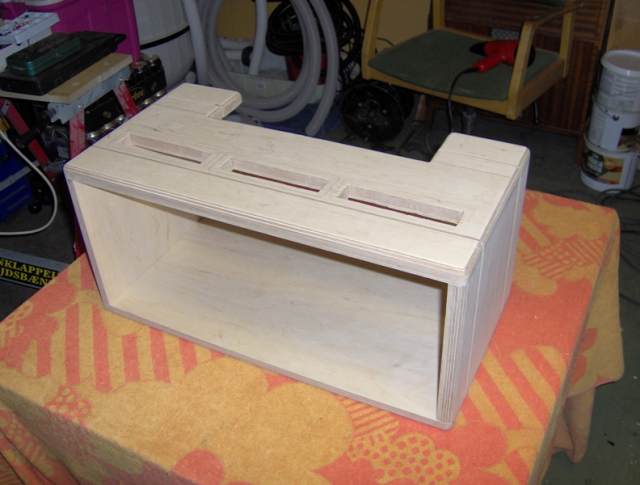

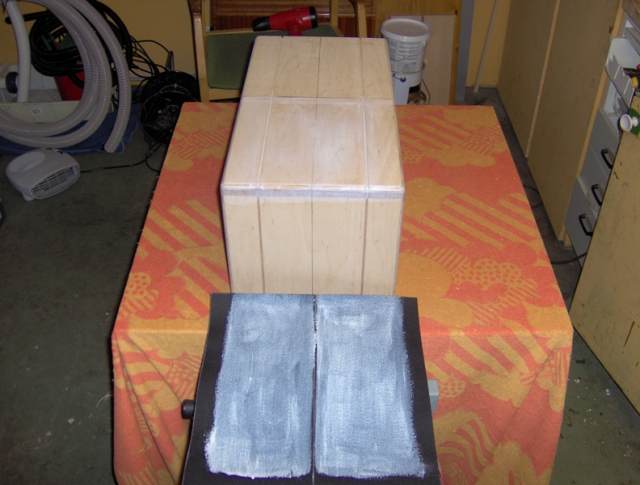

Högtalare och förstärkarkabinettbygge hösten och vintern 2007 Efter modden av min Vox Cambridge  30 reverb twin började jag leka med tanken att återskapa ljudet från min dansbandskarriär och låta mina gitarrer sjunga genom ett par Philips AD12-100 högtalare. Cambridgecombon har inte plats för dom och att köpa lådorna tyckte jag blev för dyrt.Efter lite letande på nätet fann jag ritningar på ett repro AC-30 kabinett och med hjälp av en snickarkompis blev baltisk plywood inhandlad.Den gode snickaren limmade lådorna,fräste spår och rundade hörn.  Samtidigt blev jag ägare till en Vox AC-50 top, så designen med Voxstuk passade bra. Jag beslöt mig också för att flytta över Cambridgechassit i en separat top.Bilderna som följer nedan är från pyntningen av toppen, men högtalarkabinettet gjordes enligt samma princip.Limmet som användes för Tolexen var Bostik 31 kontaktlim och för goldpipingen Casco rött hobbylim.Båda dessa är vattenbaserade och lätta att arbeta med.Länkar till material och ritningar längst ner på sidan.            Vy av toppen. Här syns frästa 6*6 mm spår och uppsågning av vent  och urtag,kontrollpanel. 16*16mm lister och svartmålad insida. Lådan och Tolexen med mittlinje utmärkt.Kanterna och omtaget limmades separat. En vinkelhake passade perfekt för att pressa ner tolexen i det frästa spåret. Vinkelhaken höll spåret på plats medan man strök ut plana ytan. Här kan man rugga baksidan på tolexen med ett sandpapper och värma med en hårfön och dra och pressa upp och runt.Jag valde att klistra en passbit under och klippa 45 grader in i hörnet. Hörn klipps rakt in längs med ena sidan. Håll omlott och klipp 45 grader ned i hörnet. Snibbarna som blir över klippes bort. Har man tur blir det så här.Med hjälp av en svordom eller två. Kanter och hörn limmade.Dags att vika runt.Dra och pressa.......... och skjuta fast med häftklammer. Så här typ.Dom vita klisterresterna gnuggas lätt bort med en lätt fuktad trasa efter en stund. So far.So good. Tyget på fronten och den vita pipingen fästes med häftklammer.Det viktiga med tyget är att sträcka från mitten och ut mot kanterna.Det skall ju helst vara centrerat. Liksom högtalarbaffeln nedan skruvades fronten fast innifrån lådan. Lim i spåret för goldpipingen.Började på mitten på undersidan med en häftklammer för att hålla på plats. Limmet fördelas jämt i spåret och överflödigt lim skrapades bort med en tunn hobbypensel. Änden på en tumstock passade bra att pressa ned goldpipingen i spåret med.Limrester bort med fuktad trasa. Sådär.Då skall logo och chassiet flyttas över. 2 Philips AD12-100/4 seriekopplade till 8 ohm.Monteringshålen är borrade genom baffeln.5 mm bultar som svetsades på en slags dobbar med gänga som slogs i baffeln från framsidan och fixerades plant med ytan.Tyget kommer ju på sedan och döljer.Jag valde att fästa med klampor och muttrar på insidan.     Baffeln skuvades fast innifrån lådan. Baksidan och framsidan. det fick bli med jul. Ritning på retro AC-30 cab finns här Mått på retro AC-30 cab finns här    Tolexlim Bostik 31 kontaktlim från Granngården.(fd lantmännen) Casco rött hobbylim och skruv från Bauhaus. Hjul från Biltema. Handtag,tolex,piping och hörnskydd från något av dom här platserna http://www.tube-town.net/ttstore/ http://www.tubeampdoctor.com/ http://www.mojotone.com/ Voxtyg från Örjan på Eagle Guitar. Den gode snickaren   http://www.pederclase.se/ bjorn@cruses.se    20071230
